翹板開關試驗台

該設備是用於汽車翹板類開關耐久性實驗的設備，能夠
在各種環境條件（常溫 、-40℃、90℃）下完成多種汽車翹板開關
的耐久性實驗，以及在常溫下對汽車開關的力扭測試 ，試驗方法
主要依據標準為 ：
QC/T 632-2000《汽車用翹板式開關技術條件》
JB 3126-82    《汽車用開關—般技術條件》
QC／T  218-1996《汽車用轉向管柱上組合開關技術條件》
QC/ T 198-1995《汽車用開關通用技術條件》
 翹板開關試驗台
 二 、檢測項目
  1）翹板開關的觸點壓降檢測；
  2）翹板開關的各檔位觸點的通、斷及帶負載性能試驗；
  3）翹板開關的機械壽命試驗 ；
 4）組合開關的旋擰扭矩 ，撥動力，抬動動作的力和力矩大小
 5）翹板開關的旋擰扭矩，按動力 ，撥動力
 6）點火鎖鑰匙的旋擰扭矩，插拔力 。
二 、試驗台結構與組成
     1、試驗台由翹板試驗台、測力側扭實驗台、計算機控制櫃和電
        源負載箱等四個部分組成。機械台體採用鋁合金型材框架結
        構。
     2、試驗台防腐處理和外觀顏色，應符合相關標準和工業設計要
         求；翹板機械操作台外表採用鋁合金並做防腐處理，以免在
         高低溫情況下發生腐蝕等情況。

三 、詳細說明

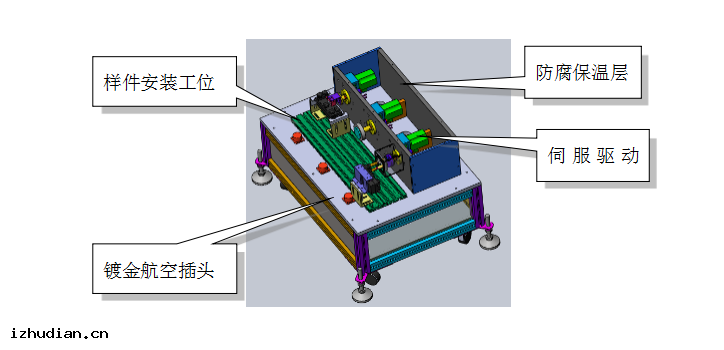

    1、機械操作台部分
         試驗台外形尺寸約為700mm*600mm*500mm（長
     700mm;接插件為L型航空接插件;寬為600mm ,電機中間擺
     放 ，前後可以同時安裝三個開關進行試驗；底腳設計成滾輪
     式 ，方便移動） ，試驗台共有三個試驗工位，每個工位獨立
     控制 。總成開關的前兩個和後兩個分二次試驗動作完成，同
     時完成試驗動作，按鈕開關用高低溫汽缸（SMC）實現，
     為使試驗過程中氣源穩定可靠，需方自行提供氣源乾燥設
     備。採用松下伺服電機驅動 ，能實現不同類型開關的上升和
     下降等動作功能，同時還能通過更換夾具來實現面板上
     其他按扭開關的動作功能 ，前門和後門開關的動作速度、角
     度可以在程序里設置，T型槽用鋁型材代替 。
         試驗設備設計上要求具有通用性 ，對於同功能類型開
     關，要求設備能在更換夾具下適用試驗， 對於同屬性開關 ，
     要求在控制和負載靈活更換下，適同試驗 。

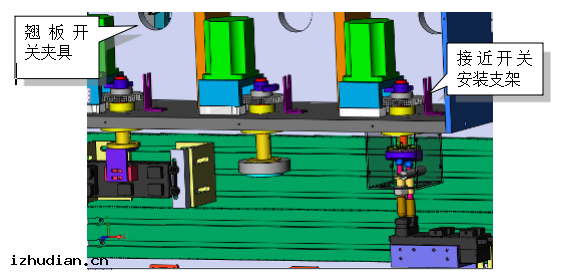

為保證開關動作的精確性 ，系統中安裝有接近開關作為機械原點
，每個試驗循環開始，系統均自動回原點為 ，保證無累積誤差 。

2、保溫機構
  試驗台上部驅動部分及台體下部
   均採用特殊保溫材料進行保護 。在保
   溫機構的內部安裝有溫度傳感器 ，當
   保溫系統出現故障造成內部溫度環
   境超過正常範圍時，則系統自動聲光報警，提醒操作人員前去處理 。
3 、夾具部分

   出廠時，乙方根據樣件開
   關種類提供二套通用安裝夾
   具 ，同時為甲方提供的每種開
   關各定制一套夾具。夾具
   可在鋁型材的T型槽內自由滑
   動 ，同時通過更換相應的夾具 ，系統可進行按鍵類等開關的試驗 。
四 、試驗電源和負載箱
       三台負載電源輸出電壓 ：0～60V；
       zui大電流：100A。（考慮到負載不是同時工作 ，
                 把140A改為100A，降低成本）
        試驗負載電流 ：
      一工位 ：0.1～10A（4路），0.1～100A（1
             路），負載共5路 ，電流共140A ；
      二工位 ：0.1～10A（4路），0.1～100A（1路） ，負載共5路，
              電流共140A；
       三工位 ：0.1～10A（4路），0.1～100A（1路） ，負載共5路，
               電流共140A ；
      控制方式：電壓電流由手動旋鈕調整。
 五 、試驗台技術指標
   1 、 機械性能
      ◇ 開關動作頻率 ：1~20次/分鐘，通過調整動作速度和停頓
         時間獲得，實際使用動作頻率 ，以具體參數設定為準；
         停留時間：10ms~9999mS；
     ◇ 動作速度：旋轉5~10°/S，直線10mm/S ，旋轉動作速度
        通過程序調整，
    ◇ 動作包括 ：旋轉角度+180度，直線行程80mm ；
  2、 電性能
     ◇ 觸點壓降檢測接口：3×5路，共15路；
     ◇ 觸點壓降檢測精度 ：±4mV ，量程 ：1~1999mV，可以設
        定每個檢測觸點的失效壓降，設定範圍 ：1~1999mV;
     ◇ 每台電源有一個電壓表顯示工作電壓，顯示分辨率0.1V;
     ◇ 耐久試驗次數範圍 ：1~999999次 ；
     ◇ 測試過程中通過溫度傳感器監控測試溫度 ；
六 、使用條件
  ◇ 海拔高度 ： 0-1000m ；
  ◇ 濕度範圍：35-98%（相對濕度）；
  ◇ 使用溫度範圍：-40— +85℃；
  ◇ 供電電壓：AC 380V±10%/50Hz，接地線；
  ◇ 工作制式 ：無人值守工作制 ；
七 、產品的驗收
      1、乙方現場的預驗收
  ◇設備製造完成後，通知甲方來乙方生產現場進行預驗收 ，
    預驗收包括乙方提供的產品配置和功能是否與技術說明書
    中要求相符。如不相符甲方提出修改 ，乙方加以完善 。甲
    方預驗收通過後乙方才可發貨。
   2、甲方工作現場的終驗收
    ◇ 設備到甲方，由甲乙雙方共同開箱清點交貨配置 。
◇ 乙方負責硬件、軟件安裝和系統調試工作 ，安裝調試完
    成後（甲方派人員協同乙方一同安裝） ，按照技術說明
    書驗收
。
◇ 終驗收時 ，乙方提供產品電氣原理圖 、使用說明書和軟
   件備份（共兩套） 。以及設備合格證等相關技術資料和夾
    具圖紙 。
     ◇ 乙方交付該設備並培訓後，甲方在驗收單上簽字zui終驗
        收 。
  八、設備資料
       1 、設備中文說明書資料           2套
       2
、程序備份光盤                 2套
       3、電路原理圖、氣路原理圖       1份
       4、易損件清單                   1份
    5、設備裝機清單                 1份
    6 、合格證                       1份
